高壓配電室和低壓配電室的布置要求
時間:2020-05-28 17:32 點擊次數:

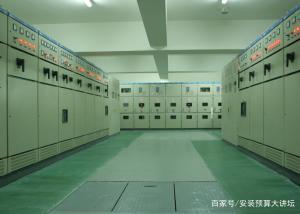

高壓配電室
1、高壓配電室長度超過7m時應設置兩個門,并宜布置在兩端。GG-1A型開關柜的搬運門寬1.5m、高2.5~28m。
2、固定式開關柜操作通道的推薦尺寸,從盤面算起,單列布置為2m,雙列布置為2.5m。當開關柜的數量較多時,其通道寬度可適當加大。
3、在高壓配電室內,一般只裝設高壓開關柜,當柜的數量較少時(如四臺及以下時)也可和低壓配電屏布置在同一房間內,但不宜面對面布置,單列布置時與低壓配電屏之間凈距不應小于2m。
4、架空出線時,出線套管至室外地面的最小高度為4m,出線懸掛點對地距離一般不低于4.5m。高壓配電室的高度,應根據室內外地面高差及滿足上述距離而定,凈空高度一般為4.2~4.5m。
5、室內電力電纜溝底應有坡度和集水坑,以便于臨時排水,溝蓋宜采用花紋鋼板。相鄰開關柜下面的檢修坑之間,宜用磚墻隔開。
6、供給一級負荷用電的配電裝置,在母線分段處應設有防火隔板或有門洞的隔墻。

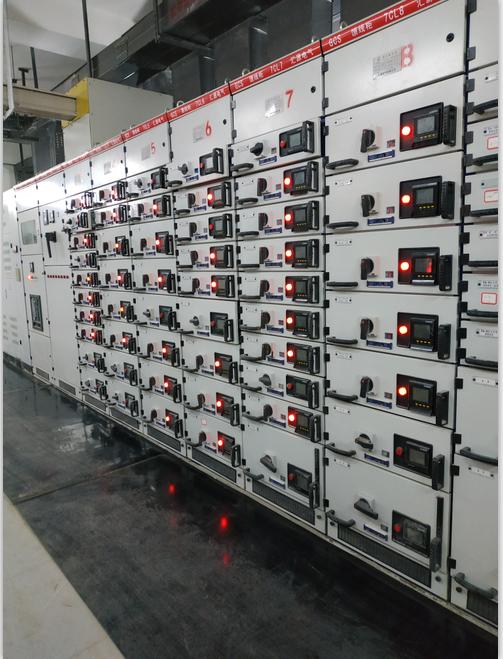

低壓配電室
1、低壓配電屏一般不靠墻安裝,屏后距墻約1m,屏的兩端有通道時應有防護板。當屏的數量在三臺及以下時,也可采用單面維護式靠墻安裝。
2、低壓配電室兼做值班室時,配電裝置的正面距墻不宜小于3m。
3、當配電室長度為8m以上時,應設置兩個門,并盡量布置在兩端;當低壓配電室只設置一個門時,此門不應通向高壓配電室。
4、低壓配電裝置長度大于6m時,其屏后應設置兩個通向本室或其他房間的出口。如兩個出口間的距離超過15m時應增加出口。
5、由同一低壓配電室供給一級負荷用電時,母線分段處應有防火隔板或隔墻,供給一級負荷用的電纜不應通過同一電纜溝。
6、低壓配電室的高度和變壓器室綜合考慮,一般可參考下列尺寸:
1)與抬高地坪變壓器室相鄰時,高度4~4.5m
2)與不抬高地坪變壓器室相鄰時,高度3.5~4m
3)配電室為電纜進線時,高度3m
